Estudo de caso: a actualização um sistema de proteção de vibrações

actualização um sistema de proteção de vibrações

Manter as máquinas a funcionar sem problemas

A Central Térmica da TrustEnergy (na Tapada do Outeiro) é o segundo maior player no setor elétrico Português com uma capacidade total instalada de 3.7 GW. Localizado ao longo do rio Douro no norte de Portugal e em operação desde 1999, a central da Tapada do Outeiro, tem 990 MW instalados em turbinas a gás de ciclo combinado, equipada com três unidades Siemens.

O desafio

O sistema de monitorização de máquinas da Vibro-Meter® de Meggitt (MMS) tem protegido as máquinas na Tapada do Outeiro desde 1999. Durante uma grande remodelação, a TrustEnergy pediu o conselho da DMC e da Meggitt, sobre como substituir os MMS existentes com um sistema de proteção mais recente e adicionar controlo de condição .

A solução

A solução configurável fornecida pela DMC e pela Meggitt Vibro-Meter incluío:

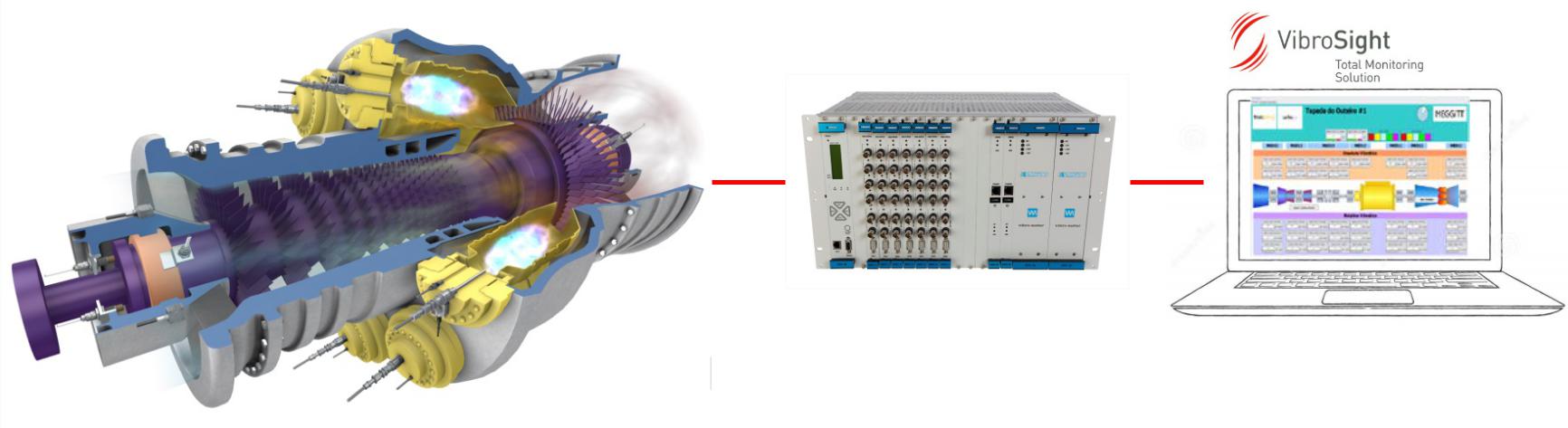

  • Monitor VM600 – protecção máquinas e monitorização condição num único sistema (um rack para as turbinas a gás e geradores, um para as turbinas a vapor). A instalação, supervisão e comissionamento foram efetuados em apenas 3 dias, o que permitiu ao cliente manter a sua programação.
  • VibroSight® 3.x – o mais recente software de monitorização de condição.
  • Sondas de proximidade vibro-Meter® (TQ402), acelerómetros de alta temperatura (CA202), sensores de pressão dinâmicos (CP216) e condicionadores de sinal. Todos os sensores de vibração existentes foram verificados e apenas foi necessário a substituição de alguns, reduzindo os custos para a Central.
  • A DMC, que é representante exclusiva em Portugal da Meggitt Vibro-meter, participou neste projeto na fase de comissionamento através da verificação da calibração da cadeia de medida.

Os benefícios

  • Solução única para proteção de máquinas e monitorização de condição substituindo vários racks MMS.
  • Todos os parametros de vibração e de processo integrados numa única plataforma.
  • Monitorização de combustão básica para monitorar fenómenos de combustão dentro da turbina a gás.
  • Um sistema comprovado em campo, intermutavél com a arquitetura de hardware existente e interface de software.
  • Uma plataforma de hardware e software comum fornece um sistema de vibração completo que é mais cómodo de usar e fácil de gerir.
  • A ultima geração de software VibroSight® permite ao operador configurar, operar e gerir os dados dos sistemas de monitorização de máquinas VM600.
  • Ele ajuda TrustEnergy a:
    • monitorar e analisar tendências históricas e em tempo real e dados dinâmicos
    • prolongar a vida útil das máquinas
    • evitar falhas
actualização um sistema de proteção de vibrações

Num relance

  • O sistema de controlo de máquinas da MeggittVibro-Meter® (MMS) tem vindo a fornecer proteção máquinas nas turbinas, na Tapada do Outeiro, na central de ciclo combinado, a partir de 1999.
  • Durante uma remodelação de uma das unidades da central, o sistema de MMS foi substituído por uma solução de sistema único – o sistema baseado em rack Vibro-Meter® VM600 e o pacote de software VibroSight® – para fornecer proteção de máquinas e monitorização de condição num rack único.
  • O cliente poupou dinheiro por apenas ter substituído algumas das sondas de vibro-Meter® de proximidade, acelerómetros de alta temperatura, sensores de pressão dinâmico e condicionadores de sinal.
  • Todos os parâmetros de vibração e de processos estão integrados numa única plataforma.
  • O sistema alerta um operador para qualquer alteração nos níveis de vibração, o que permite à TrustEnergy determinar a origem e investigar possíveis problemas.
  • Esta solução única, com hardware e software comum, é a mais cómoda de usar e fácil de gerir.
  • A Meggitt é um dos principais fornecedores de sistemas de monitorização e deteção de alto desempenho.
