Proteção de rolamentos

Aqui apresentam-se aplicações práticas de proteção de rolamentos de motores elétricos, contra a passagem de correntes induzidas, nomeadamente dos seguintes tipos:

  • Proteção de rolamentos de motores de baixa tensão de até e incluindo 100 HP (75 kW)
  • Proteção de rolamentos de motores de baixa tensão com mais de 100 HP (75 kW)
  • Proteção de rolamentos de motores de baixa tensão onde ambos os rolamentos estão isolados – qualquer HP/kW
  • Proteção de rolamentos de motores de baixa tensão onde com rolamentos de rolo cilíndrico, Babbitt ou luva
  • Proteção de rolamentos de motores de baixa tensão de veio sólido vertical até e incluindo 100 HP (75 kW)
  • Proteção de rolamentos de motores de baixa tensão de veio sólido vertical com mais de 100 HP (75 kW)
  • Proteção de rolamentos de motores de baixa tensão de manuseio de impulso vertical (veio oco e sólido) até e incluindo 100 HP (75 kW)
  • Proteção de rolamentos de motores de baixa tensão de manuseio de impulso vertical (veio oco e sólido) com mais de 100 HP (75 kW)
  • Proteção de rolamentos de motores de média tensão de com mais de 100 HP (75 kW)
  • Proteção de rolamentos de motores de média tensão onde ambos os rolamentos estão isolados – Qualquer HP/kW
  • Proteção de rolamentos de motores de média tensão com rolamentos de rolo cilíndrico, Babbitt ou luva
  • Proteção de rolamentos de motores de média tensão de veio sólido vertical com mais de 100 HP (75 kW)
  • Proteção de rolamentos de motores de média tensão de veio vertical oco com mais de 100 HP (75 kW)
  • Proteção de rolamentos de motores de Corrente Contínua até e incluindo 10 HP (7,5 kW) – operados no inversor CC
  • Proteção de rolamentos de motores de Corrente Contínua com mais de 10 HP (7,5 kW) – operados no inversor CC

Motores de baixa tensão de até e incluindo 100 HP (75 kW)

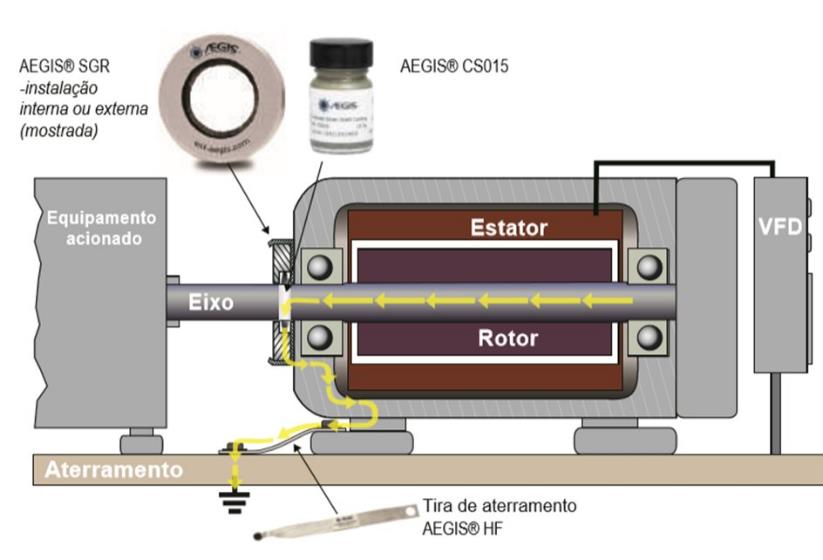

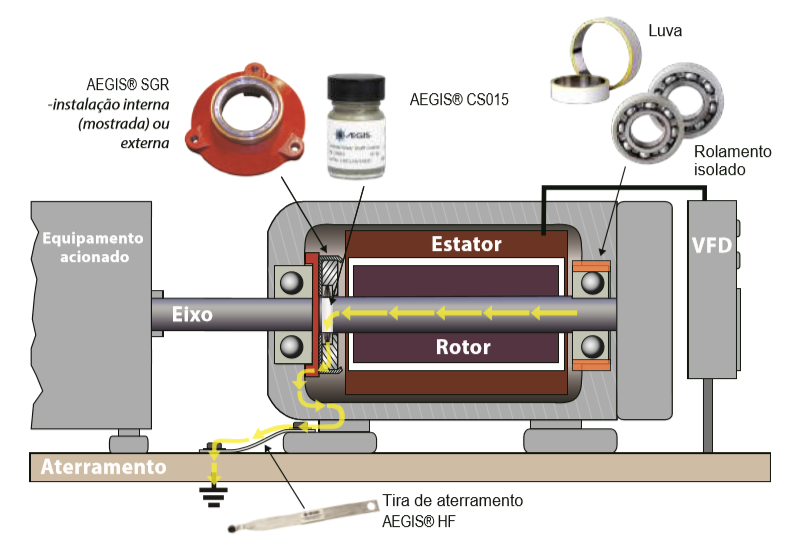

Recomendações gerais: Para motores de indução operados via VFDs por PWM com IGBT, tanto motores montados na base, face C ou flange D com rolamentos esféricos radiais de fileira única em ambas as extremidades do motor. Os motores podem ser instalados horizontal ou verticalmente na aplicação do cliente.

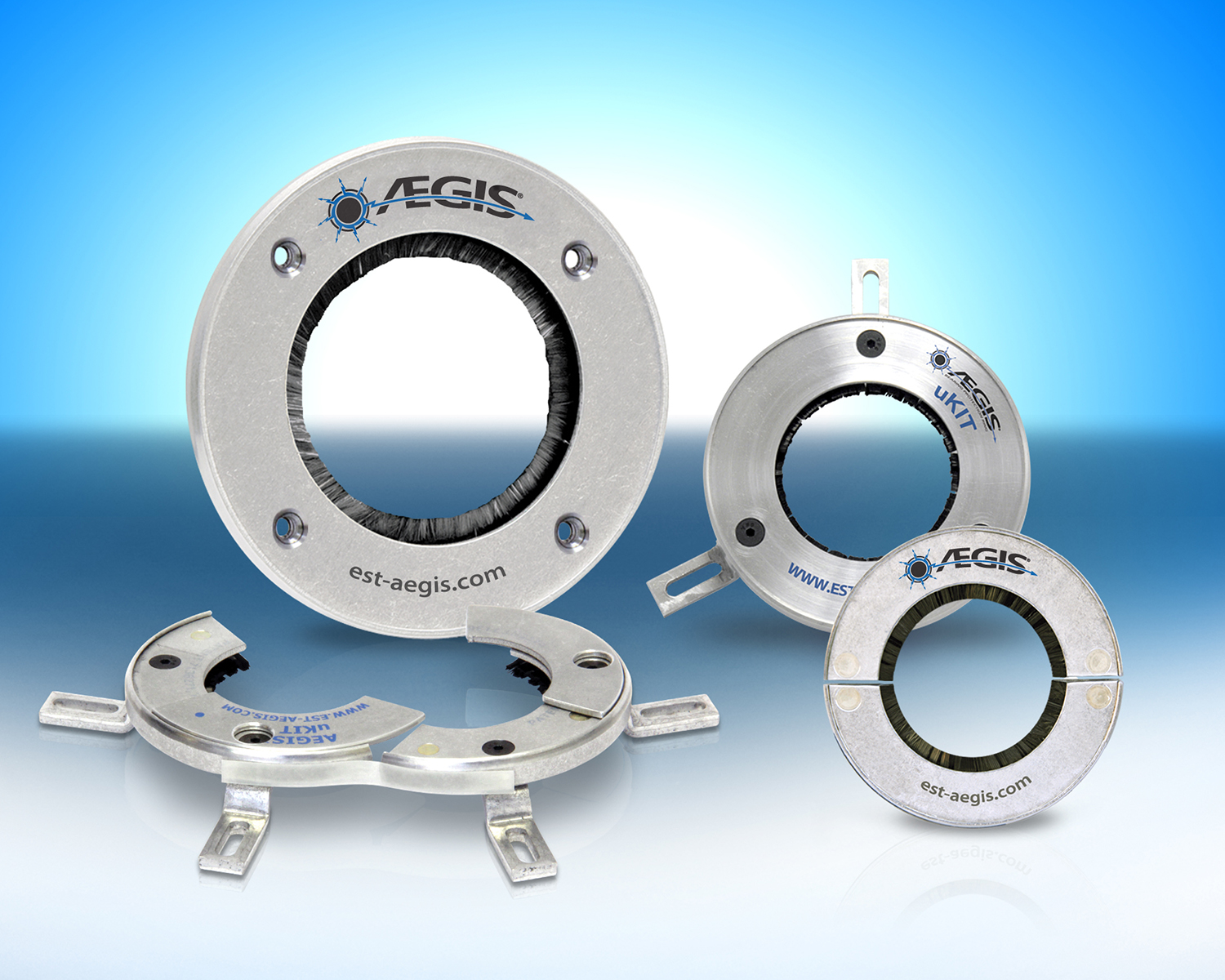

• Instale um anel de proteção de rolamento AEGIS® SGR na extremidade de acionamento ou na extremidade sem acionamento do motor para descarregar a tensão capacitiva induzida do veio. • O AEGIS® SGR pode ser instalado internamente ou externamente.

• Use o Revestimento de veio de prata coloidal AEGIS® (NP CS015) no veio do motor onde as fibras encostam.

Proteção de rolamentos ex1

Proteção dos rolamentos do motor e do equipamento accionado.

Motores de baixa tensão com mais de 100 HP (75 kW)

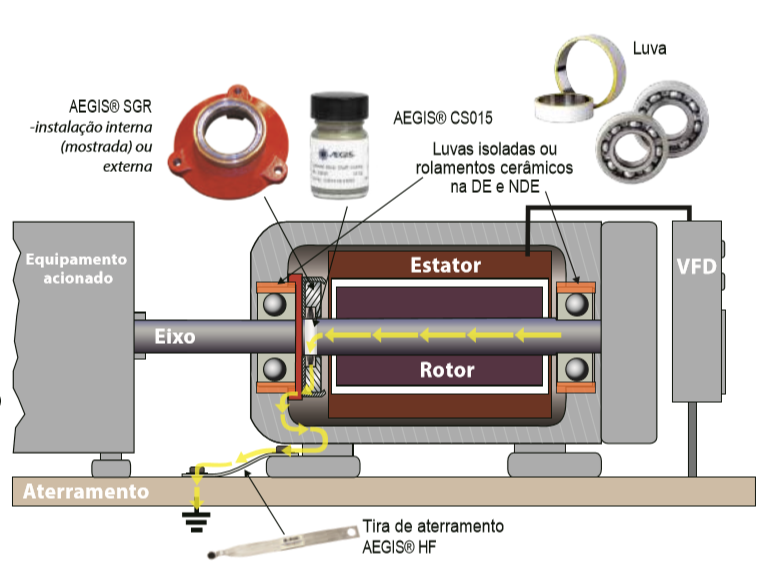

Para motores montados horizontalmente com rolamentos esféricos radiais de fileira única em ambas as extremidades do motor:

• Extremidade sem acionamento: A carcaça do rolamento deve ser isolada com luva ou revestimento isolados ou use rolamento híbrido ou cerâmico isolado para interromper as correntes circulantes.

• Extremidade do acionamento: Instale um anel de proteção de rolamento AEGIS®.

• O anel AEGIS® pode ser instalado internamente na parte de trás da tampa do rolamento ou externamente no suporte da extremidade do motor.

• Use o Revestimento de veio de prata coloidal AEGIS® (NP CS015) no veio do motor onde as fibras encostam.

Instale o anel de proteção de rolamentos AEGIS® na extremidade oposta do isolamento

Proteção de rolamentos ex2

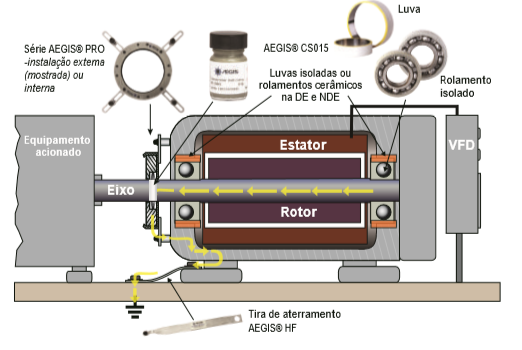

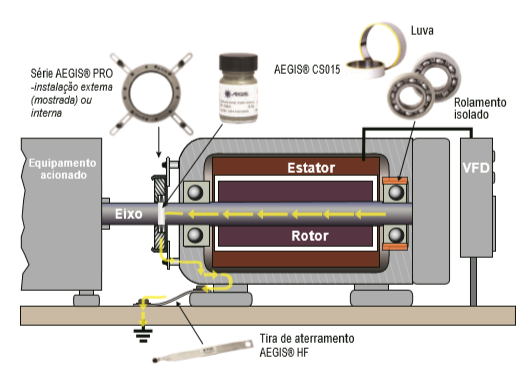

Motores de baixa tensão onde ambos os rolamentos estão isolados – qualquer HP/kW

Instale um anel de proteção de rolamento AEGIS®, preferencialmente na extremidade de acionamento, para proteger os rolamentos no equipamento conectado (caixa da engrenagem, bomba, rolamento do ventilador e codificador, etc…).

• O anel AEGIS® pode ser instalado internamente na parte de trás da tampa do rolamento ou externamente no suporte da extremidade do motor.

• O Revestimento de veio de prata coloidal AEGIS® NP CS015 é necessário para esse tipo de aplicação.

Os rolamentos no equipamento conectado podem estar sob risco de tensão de veio induzida por VFD a menos que o aterramento de veio AEGIS® esteja instalado.

Instale o anel AEGIS® na extremidade oposta do isolamento.

Proteção de rolamentos ex3

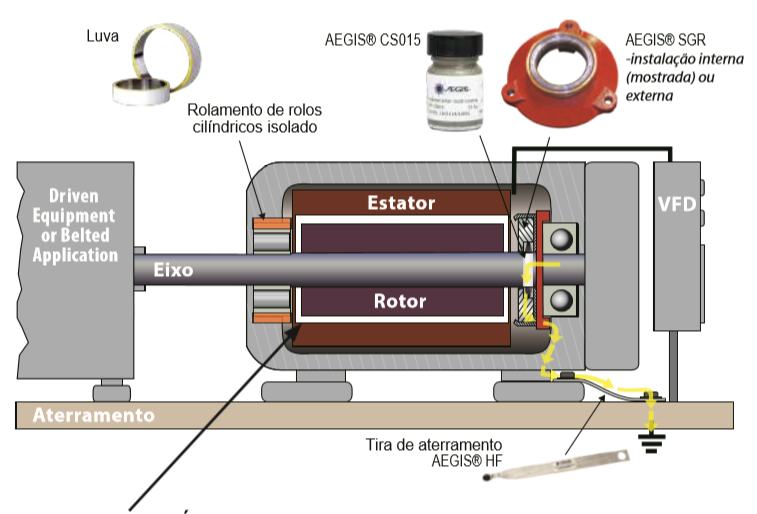

Motores de baixa tensão onde com rolamentos de rolo cilíndrico, Babbitt ou luva

• Rolamento de rolo cilíndrico, babbitt ou mancal de bucha: A carcaça do rolamento deve ser isolada ou use rolamento isolado.

• Motores com rolamento de rolo cilíndrico isolado na DE: Instale o anel de proteção de rolamento AEGIS® na extremidade de acionamento oposta (NDE).

• O anel AEGIS® pode ser instalado internamente na parte de trás da tampa do rolamento ou externamente no suporte da extremidade do motor.

• O Revestimento de veio de prata coloidal AEGIS® NP CS015 é necessário para esse tipo de aplicação.

Proteção de rolamentos ex4

Observação: É preferível isolar o rolamento de rolo cilíndrico no LA(Lado acoplado).No entanto, se isso não for possível, isole então o rolamento no LNA (lado não acoplado) e instale um anel AEGIS® no LA (lado do rolamento de rolo cilíndrico).

O anel AEGIS® deve ser instalado no lado oposto do isolamento.

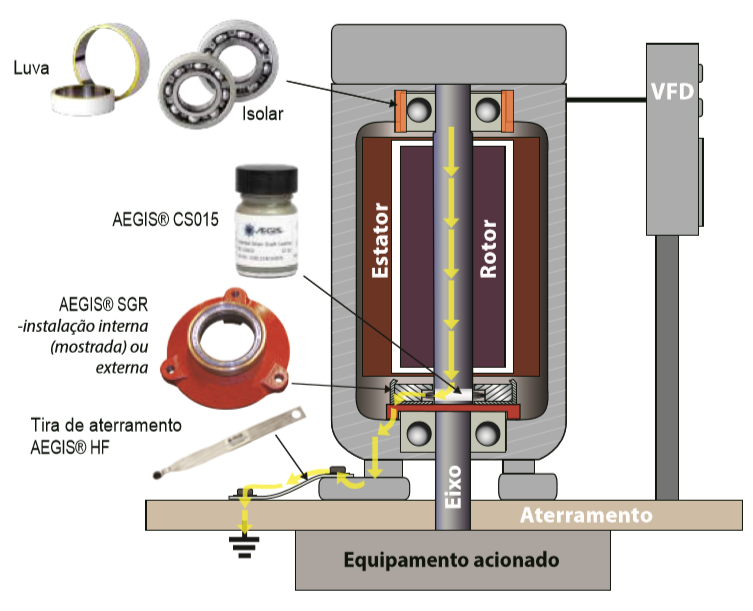

Proteção de rolamentos de motores de baixa tensão de veio sólido vertical até e incluindo 100 HP (75 kW)

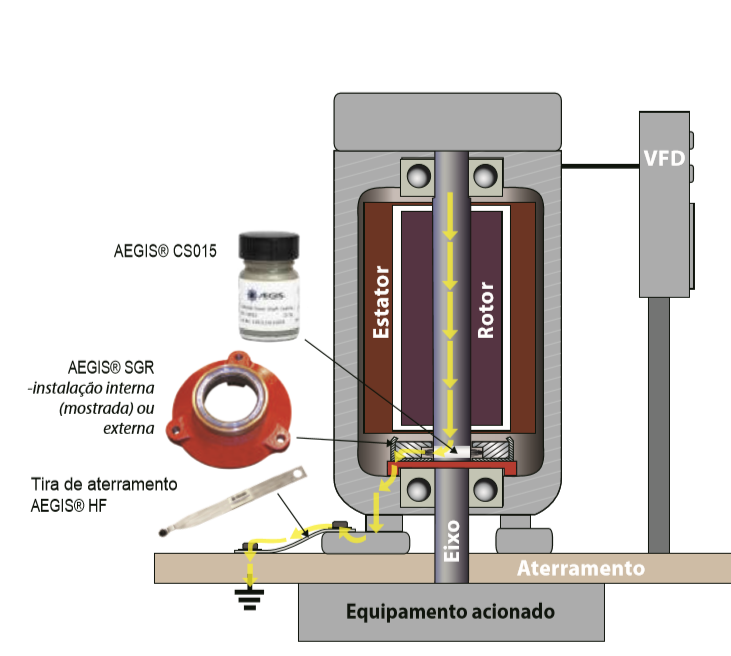

• Rolamento Inferior: Instale um anel de proteção de rolamento AEGIS® SGR.

• O AEGIS® SGR pode ser instalado internamente na parte de trás da tampa do rolamento ou externamente no suporte da extremidade do motor.

• O Revestimento de veio de prata coloidal AEGIS® NP CS015 é necessário para esse tipo de aplicação.

Proteção de rolamentos ex5

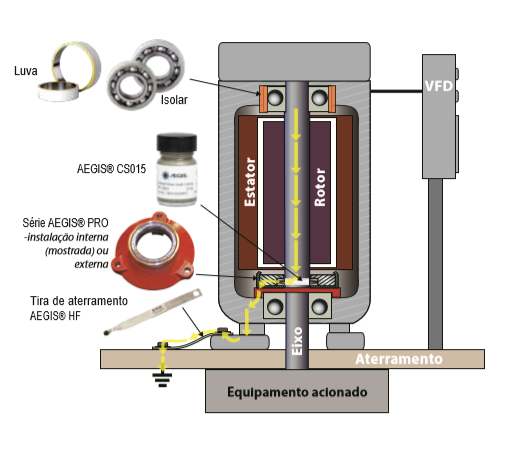

Proteção de rolamentos de motores de baixa tensão de veio sólido vertical com mais de 100 HP (75 kW)

• Rolamento Superior: O munhão do rolamento deve ser isolado ou deve ser instalado um rolamento cerâmico isolado ou cerâmico híbrido.

• Rolamento Inferior: Instale um anel de proteção de rolamento AEGIS®.

• O anel AEGIS® pode ser instalado internamente na parte de trás da tampa do rolamento ou externamente no suporte da extremidade do motor.

• O Revestimento de veio de prata coloidal AEGIS® NP CS015 é necessário para esse tipo de aplicação.

Proteção de rolamentos ex6

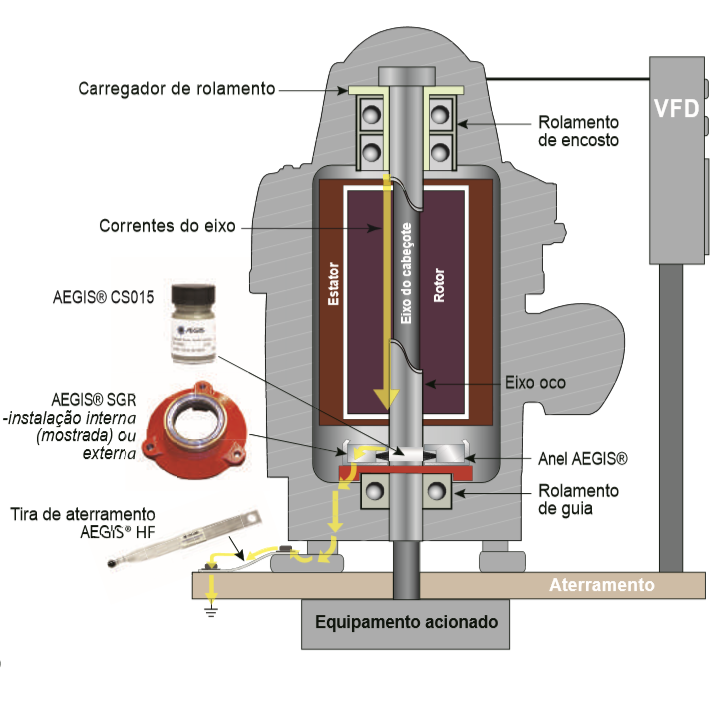

Proteção de rolamentos de motores de baixa tensão de manuseio de impulso vertical (veio oco e sólido) até e incluindo 100 HP (75 kW)

Rolamento Inferior: Instale um anel de proteção de rolamento AEGIS® SGR.

• O AEGIS® SGR pode ser instalado internamente na parte de trás da tampa do rolamento.

• O Revestimento de veio de prata coloidal AEGIS® NP CS015 é necessário para esse tipo de aplicação.

Observação: Para instalação externa, o anel AEGIS® deve estar no veio do motor ou da bomba no rolamento inferior. O anel não deve ser montado em torno da bucha fixa. O rolamento superior pode ser isolado com o carregador de rolamento isolado para proteção adicional.

Proteção de rolamentos ex6

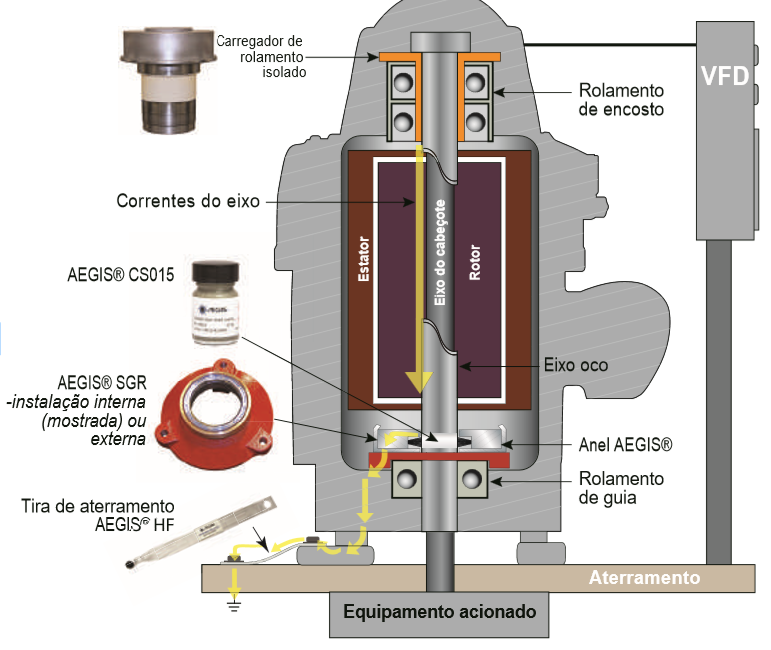

Proteção de rolamentos de motores de baixa tensão de manuseio de impulso vertical (veio oco e sólido) com mais de 100 HP (75 kW)

Rolamento Superior: O carregador de rolamento deve ter rolamento cerâmico híbrido ou cerâmico isolado instalado.

• Rolamento Inferior: Instale um anel de proteção de rolamento AEGIS®.

• O anel AEGIS® pode ser instalado internamente na parte de trás da tampa do rolamento.

• O Revestimento de veio de prata coloidal AEGIS® NP CS015 é necessário para esse tipo de aplicação.

Proteção de rolamentos ex7

Proteção de rolamentos de motores de média tensão de com mais de 100 HP (75 kW)

Para motores montados horizontalmente com rolamentos esféricos radiais de fileira única em ambas as extremidades do motor:

• Extremidade sem acionamento: A carcaça do rolamento deve ser isolada com luva ou revestimento isolados ou use rolamento híbrido ou cerâmico isolado para interromper as correntes circulantes.

• Extremidade do acionamento: Instale um anel de proteção de rolamento AEGIS®.

• O anel AEGIS® pode ser instalado internamente na parte de trás da tampa do rolamento ou externamente no suporte da extremidade do motor.

• Use o Revestimento de veio de prata coloidal AEGIS® (NP CS015) no veio do motor onde as fibras encostam.

Instale o anel AEGIS® na extremidade oposta do isolamento

Proteção de rolamentos de motores de média tensão onde ambos os rolamentos estão isolados – Qualquer HP/kW

Instale um anel de proteção de rolamento AEGIS®, preferencialmente na extremidade de acionamento, para proteger os rolamentos no equipamento conectado (caixa da engrenagem, bomba, rolamento do ventilador e codificador, etc…).

• O anel AEGIS® pode ser instalado internamente na parte de trás da tampa do rolamento ou externamente no suporte da extremidade do motor.

• O Revestimento de veio de prata coloidal AEGIS® NP CS015 é necessário para esse tipo de aplicação.

Instale o anel AEGIS® na extremidade oposta do isolamento.

Os rolamentos no equipamento conectado podem estar sob risco de tensão de veio induzida por VFD a menos que o aterramento de veio AEGIS® esteja instalado.

Proteção de rolamentos e

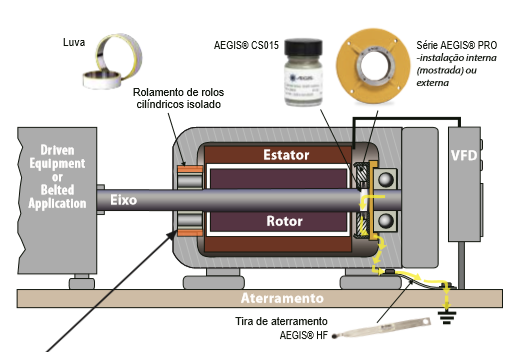

Proteção de rolamentos de motores de média tensão com rolamentos de rolo cilíndrico, Babbitt ou luva

• Rolamento de rolo cilíndrico, babbitt ou mancal de bucha: A carcaça do rolamento deve ser isolada ou use rolamento isolado.

• Motores com rolamento de rolo cilíndrico isolado na DE: Instale o anel de proteção de rolamento AEGIS® na extremidade de acionamento oposta (NDE).

• O anel AEGIS® pode ser instalado internamente na parte de trás da tampa do rolamento ou externamente no suporte da extremidade do motor.

• O Revestimento de veio de prata coloidal AEGIS® NP CS015 é necessário para esse tipo de aplicação.

Proteção de rolamentos ex1

Observação: O rolamento no LA isolada é preferencial. No entanto, se isso não for possível, isole então o rolamento no LNA e instale um anel AEGIS® na LA (lado do rolamento de rolo cilíndrico).

O anel AEGIS® deve ser instalado no lado oposto do isolamento.

Proteção de rolamentos de motores de média tensão de veio sólido vertical com mais de 100 HP (75 kW)

• Rolamento Superior: O munhão do rolamento deve ser isolado ou deve ser instalado um rolamento cerâmico isolado ou cerâmico híbrido.

• Rolamento Inferior: Instale um anel de proteção de rolamento AEGIS®.

• O anel AEGIS® pode ser instalado internamente na parte de trás da tampa do rolamento ou externamente no suporte da extremidade do motor.

• O Revestimento de veio de prata coloidal AEGIS® NP CS015 é necessário para esse tipo de aplicação.

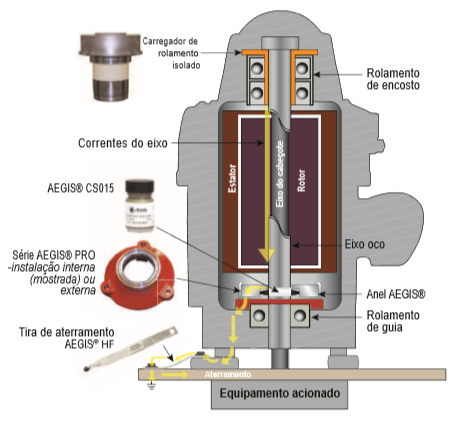

Proteção de rolamentos de motores de média tensão de veio vertical oco com mais de 100 HP (75 kW)

• Rolamento Superior: O carregador de rolamento deve ter rolamento cerâmico híbrido ou cerâmico isolado instalado.

• Rolamento Inferior: Instale um anel de proteção de rolamento AEGIS®.

• O anel AEGIS® pode ser instalado internamente na parte de trás da tampa do rolamento.

• O Revestimento de veio de prata coloidal AEGIS® NP CS015 é necessário para esse tipo de aplicação.

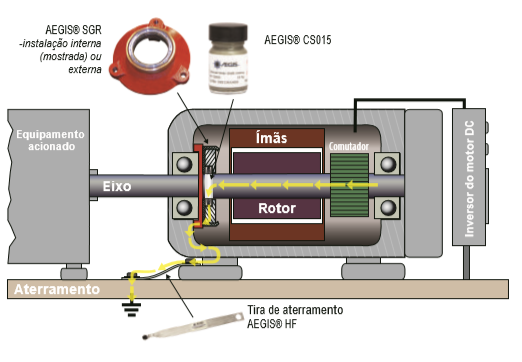

Proteção de rolamentos de motores de Corrente Contínua até e incluindo 10 HP (7,5 kW) – operados no inversor CC

Instale um anel de proteção de rolamento AEGIS® SGR na extremidade de acionamento ou na extremidade sem acionamento do motor para descarregar a tensão induzida no veio.

• O AEGIS® SGR deve ser instalado internamente no motor se possível, mas também pode ser conectado externamente no suporte da extremidade do motor.

• Use o Revestimento de veio de prata coloidal AEGIS® (NP CS015) no veio do motor onde as fibras encostam.

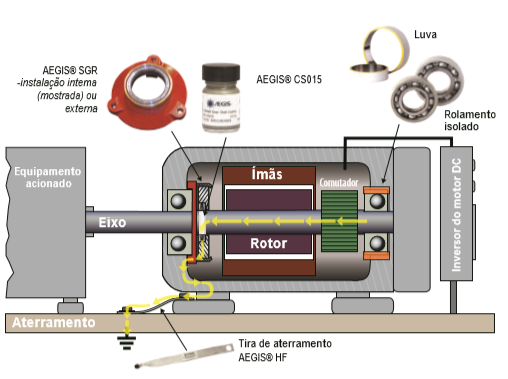

Proteção de rolamentos de motores de Corrente Contínua com mais de 10 HP (7,5 kW) – operados no inversor CC

• Extremidade sem acionamento: A carcaça do rolamento deve ser isolada com luva ou revestimento isolados ou use rolamento híbrido ou cerâmico isolado para interromper as correntes circulantes.

• Extremidade do acionamento: Instale um anel de proteção de rolamento AEGIS® para descarregar a tensão de veio induzida.

• O anel AEGIS® deve ser instalado internamente no motor se possível, mas também pode ser conectado externamente no suporte da extremidade do motor.

• Use o Revestimento de veio de prata coloidal AEGIS® (NP CS015) no veio do motor onde as fibras encostam.

Aqui pode descarregar o Manual sobre proteção de rolamentos
