Sistema de monitorização de condição wireless

O sistema de monitorização de condição inteligente wireless RONDS foi concebido para pontos de medição dispersos e sem cabos. Integra sinais de vibração, temperatura e velocidade de rotação. O hardware do sistema inclui o monitor wireless RH560, o sensor integrado de vibração e temperatura wireless RH505 e sensor de velocidade wireless RH509. O software para PC on-line MOS3000 é usado para monitorar as condições em tempo real da máquina, ajudar os utilizadores a identificar com antecedência a falha da máquina e evitar tempo de inatividade não planeado.

Categoria: Marca:

Sistema de monitorização de condição inteligente wireless RONDS

1. Introdução



O sistema de monitorização de condição inteligente wireless RONDS foi concebido para pontos de medição dispersos e sem cabos. Integra sinais de vibração, temperatura e velocidade de rotação. O hardware do sistema inclui o monitor wireless RH560, o sensor integrado de vibração e temperatura wireless RH505 e sensor de velocidade wireless RH509. O software para PC on-line MOS3000 é usado para monitorar as condições em tempo real da máquina, ajudar os utilizadores a identificar com antecedência a falha da máquina e evitar tempo de inatividade não planeado.

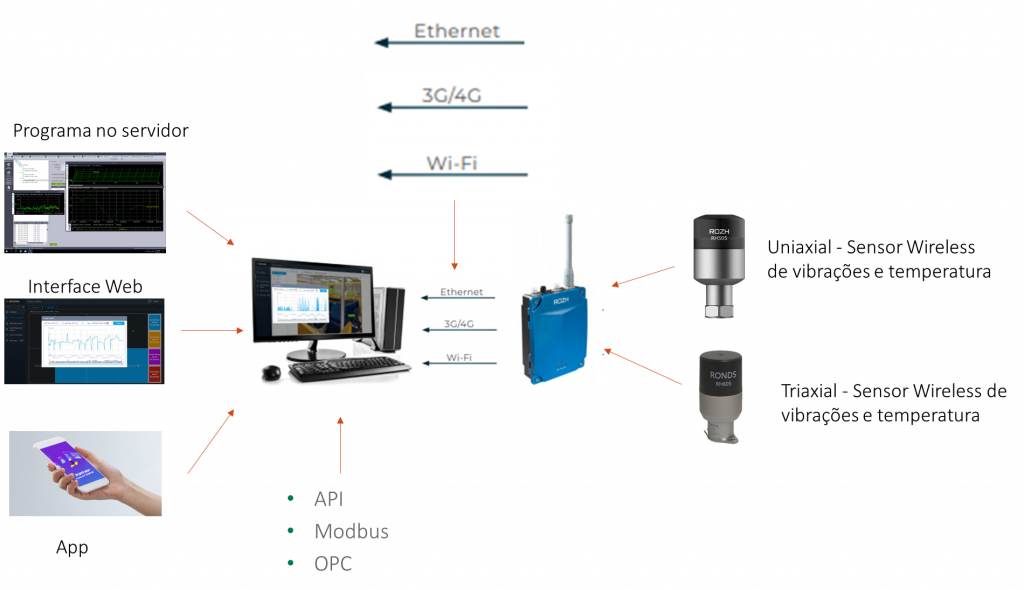

2. Esquema do sistema de monitorização de condição inteligente wireless

esquema do sistema de monitorização wireless


 2.1 Solução wireless 1

2.2 Solução wireless 2

esquema 2 do sistema de monitorização wireless

2.3 Solução wireless 3

esquema 3 do siatema de monitorização wireless

3. Características do sistema

Aquisição e processamento inteligente de dados

Com o sistema de monitorização de condição inteligente wireless e a estratégia de aquisição predefinida, a aquisição completa de dados, processamento e transmissão do sinal de vibração das máquinas (aceleração, velocidade e deslocamento) e sinal de temperatura, obtém-se monitoramento automático e garante-se a segurança da máquina e o funcionamento contínuo.

Aquisição e análise síncrona de dados de temperatura e vibração

O sistema de monitorização de condição inteligente wireless coleta de forma síncrona o sinal de temperatura e vibração, aumenta a segurança da máquina através do monitoramento duplo dos dados de vibração e temperatura.

Alarme inteligente para máquinas anormais

A adoção de vários tipos de parâmetros de alarme: valor global, temperatura, etc., garante a precisão e a pontualidade das informações de alarme

Instalação fácil

O sistema de monitorização de condição inteligente wireless não necessita de cabos de sinal, dispões de dois anos de bateria do acelerómetro wireless, instalação segura do acelerómetro com base magnética e parafuso M6. Responde aos requisitos de segurança intrínseca à prova de explosão.

Sensor quatro em um – sensor integrado de vibração e temperatura

Projeto integrado, medição e análise de vibração de aceleração, velocidade, deslocamento e temperatura

Atualização de hardware e software de uma só vez

Atualização remota só com uma tecla -, a atualização do sistema é rápida, precisa, eficiente e cómoda.

 4. Características do Hardware

4.1 Sensor de temperatura e vibração sem fio RH505

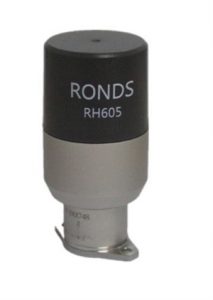

sensor de vibrações e temperatura R505

         O sensor de aceleração e temperatura interna, é um analisador de vibrações que recolhe sinais de velocidade, aceleração, deslocamento e temperatura simultaneamente.

         O sinal de vibração pode ser exibido como forma de onda e de espectro no software.

         A comunicação Zigbee, especialmente para uso no local, proporciona forte capacidade anti interferência, e transmissão de 300 metros a partir do coletor de dados.

         Φ42mm * h65mm pequeno volume, fácil de consertar e manter.

         A conceção de baixo consumo de bateria recolhe dados a cada duas horas. Esta operação é sustentável por 2 anos ou mais.

         Função inteligente de auto-verificação, aviso de anormalidade a qualquer momento, economia de tempo para verificação no local.

         Exia CT4pode ser processado na área 0, IP67, à prova d’água e de poeira.

RH505 Sensor de vibração e temperatura integrado Wireless
Parâmetro de medição de vibração
Gama de aceleração±50 g
Linearidade1%
Gama de frequência (±3dB)2~15kHz
Medição de temperatura
Gama de Temperatura-40125
Precisão de Temperatura±1 (-40125)
Parâmetros elétricos e mecânicos
AlimentaçãoBaterias Lithium – thionyl chloride, 3.6V, 3.3Ah
Método de Comunicação2.4GHz IEEE 802.15.4
Dimensões46 mm × 94 mm (Diâmetro * Altura)
Peso188 g
Parâmetros ambientais
Temperatura de serviço-4070
Grau IP gradeIP67

 4.2 Sensor de velocidade Wireless RH509

Sensor de velocidade Wireless RH509



Sensor de velocidade Wireless RH509
Características de medição
Gama de medida603000 RPM
Precisão de medida603000 RPM ±0.5 RPM
Distância de resposta17 -19 mm
Parâmetros elétricos e mecânicos
AlimentaçãoBateria Lithium – thionyl chloride , 3.6V 2.4Ah
Método de Comunicação2.4GHz IEEE 802.15.4
Dimensões37 mm × 94 mm (Diâmetro * Altura)
Peso85 g
MontagemSuporte
Parâmetros ambientais
Temperatura de serviço-2070
Grau IP gradeIP67

 4.3 Monitor de vibrações wireless RH560

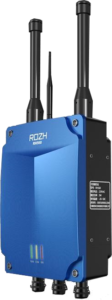

Monitor de vibrações wireless RH560

Transmissão de dados por 3G/4G, ou por rede.

Conceção anti-explosão (ExdIICT4), adequado para ZONA 0, ZONA 1 e ZONA 2

Monitor Wireless RH560
Entradas e saídas
Comunicação com Sensor2.4GHz IEEE 802.15.4
Indicador LEDTotal 3 luzes (a trabalhar, comunicação, estado anormal)
Máximo número de RH505 60 unidades
Parâmetros elétricos e mecânicos
Alimentação220V AC ou bateria Lithium – thionyl chloride 3.6V 38Ah
Dimensões           203 mm × 82 mm × 260 mm  (Largura *Profundidade * Altura)
Peso3 kg
MontagemSuporte
Parâmetros ambientais
Temperatura de serviço-40~70 °C
Grau IP gradeIP66

5. Funcionalidades do software MOS3000

 5.1 Página Web – pode-se ver a condição das máquinas em qualquer momento, em qualquer lugar.

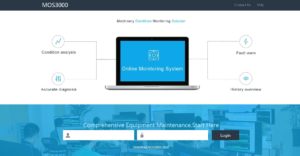

interface web sistema monitorização wireless

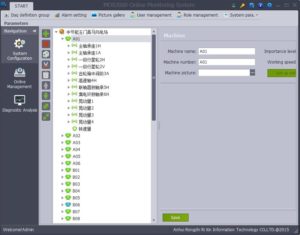

5.2 Estrutura por árvore – fácil de visualizar

interface sistema de monitorização wireless

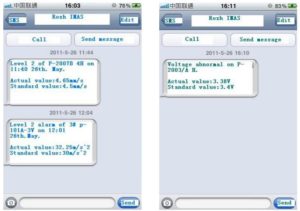

5.3 SMS/Email A, conheça a condição em qualquer lugar

interface sistema de monitorização wireless

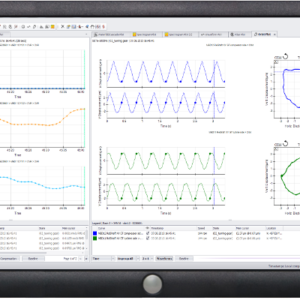

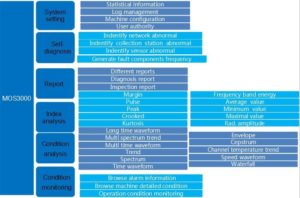

5.4 Solução de monitorização de condição inteligente – funcionalidades

Solução de monitorização de condição inteligente - funcionalidades

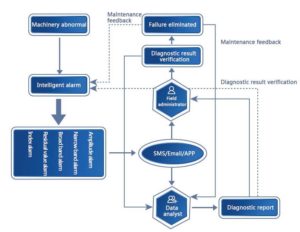

5.5 Sistema de alarme e de resposta inteligente

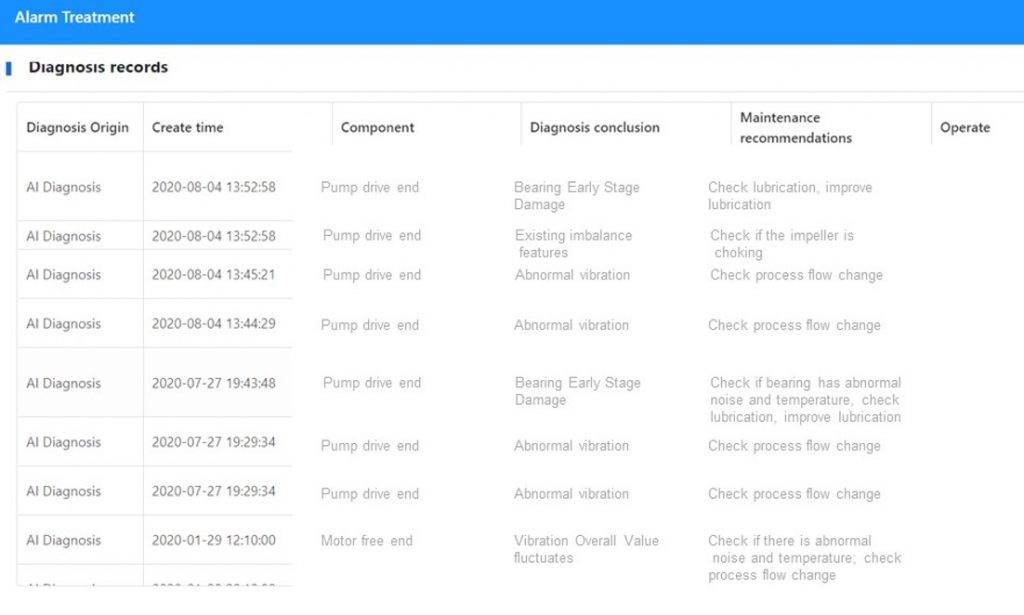

 Solução de monitorização de condição inteligente - alarmes

6. Vantagens do Sistema

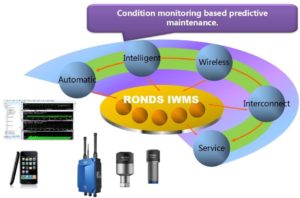

Solução de monitorização de condição inteligente - vantagens







Tipo de Instalação

Case Studies

Sistema de monitorização de condição inteligente wireless RONDS

1. Introdução



O sistema de monitorização de condição inteligente wireless RONDS foi concebido para pontos de medição dispersos e sem cabos. Integra sinais de vibração, temperatura e velocidade de rotação. O hardware do sistema inclui o monitor wireless RH560, o sensor integrado de vibração e temperatura wireless RH505 e sensor de velocidade wireless RH509. O software para PC on-line MOS3000 é usado para monitorar as condições em tempo real da máquina, ajudar os utilizadores a identificar com antecedência a falha da máquina e evitar tempo de inatividade não planeado.

2. Esquema do sistema de monitorização de condição inteligente wireless

esquema do sistema de monitorização wireless


 2.1 Solução wireless 1

2.2 Solução wireless 2

esquema 2 do sistema de monitorização wireless

2.3 Solução wireless 3

esquema 3 do siatema de monitorização wireless

3. Características do sistema

Aquisição e processamento inteligente de dados

Com o sistema de monitorização de condição inteligente wireless e a estratégia de aquisição predefinida, a aquisição completa de dados, processamento e transmissão do sinal de vibração das máquinas (aceleração, velocidade e deslocamento) e sinal de temperatura, obtém-se monitoramento automático e garante-se a segurança da máquina e o funcionamento contínuo.

Aquisição e análise síncrona de dados de temperatura e vibração

O sistema de monitorização de condição inteligente wireless coleta de forma síncrona o sinal de temperatura e vibração, aumenta a segurança da máquina através do monitoramento duplo dos dados de vibração e temperatura.

Alarme inteligente para máquinas anormais

A adoção de vários tipos de parâmetros de alarme: valor global, temperatura, etc., garante a precisão e a pontualidade das informações de alarme

Instalação fácil

O sistema de monitorização de condição inteligente wireless não necessita de cabos de sinal, dispões de dois anos de bateria do acelerómetro wireless, instalação segura do acelerómetro com base magnética e parafuso M6. Responde aos requisitos de segurança intrínseca à prova de explosão.

Sensor quatro em um – sensor integrado de vibração e temperatura

Projeto integrado, medição e análise de vibração de aceleração, velocidade, deslocamento e temperatura

Atualização de hardware e software de uma só vez

Atualização remota só com uma tecla -, a atualização do sistema é rápida, precisa, eficiente e cómoda.

 4. Características do Hardware

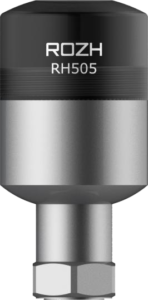

4.1 Sensor de temperatura e vibração sem fio RH505



sensor de vibrações e temperatura R505

         O sensor de aceleração e temperatura interna, é um analisador de vibrações que recolhe sinais de velocidade, aceleração, deslocamento e temperatura simultaneamente.

         O sinal de vibração pode ser exibido como forma de onda e de espectro no software.

         A comunicação Zigbee, especialmente para uso no local, proporciona forte capacidade anti interferência, e transmissão de 300 metros a partir do coletor de dados.

         Φ42mm * h65mm pequeno volume, fácil de consertar e manter.

         A conceção de baixo consumo de bateria recolhe dados a cada duas horas. Esta operação é sustentável por 2 anos ou mais.

         Função inteligente de auto-verificação, aviso de anormalidade a qualquer momento, economia de tempo para verificação no local.

         Exia CT4pode ser processado na área 0, IP67, à prova d’água e de poeira.

RH505 Sensor de vibração e temperatura integrado Wireless
Parâmetro de medição de vibração
Gama de aceleração±50 g
Linearidade1%
Gama de frequência (±3dB)2~15kHz
Medição de temperatura
Gama de Temperatura-40125
Precisão de Temperatura±1 (-40125)
Parâmetros elétricos e mecânicos
AlimentaçãoBaterias Lithium – thionyl chloride, 3.6V, 3.3Ah
Método de Comunicação2.4GHz IEEE 802.15.4
Dimensões46 mm × 94 mm (Diâmetro * Altura)
Peso188 g
Parâmetros ambientais
Temperatura de serviço-4070
Grau IP gradeIP67

 4.2 Sensor de velocidade Wireless RH509

Sensor de velocidade Wireless RH509



Sensor de velocidade Wireless RH509
Características de medição
Gama de medida603000 RPM
Precisão de medida603000 RPM ±0.5 RPM
Distância de resposta17 -19 mm
Parâmetros elétricos e mecânicos
AlimentaçãoBateria Lithium – thionyl chloride , 3.6V 2.4Ah
Método de Comunicação2.4GHz IEEE 802.15.4
Dimensões37 mm × 94 mm (Diâmetro * Altura)
Peso85 g
MontagemSuporte
Parâmetros ambientais
Temperatura de serviço-2070
Grau IP gradeIP67

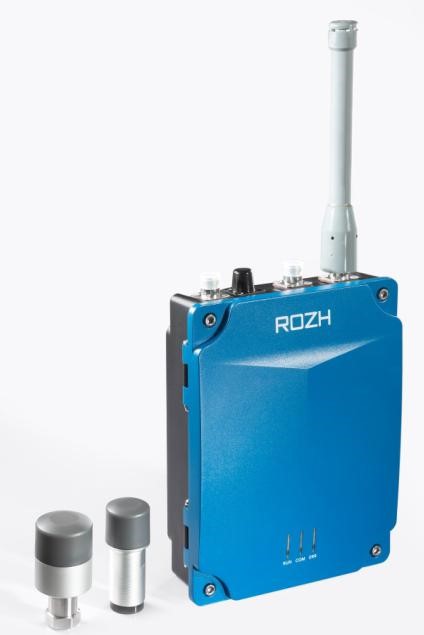

 4.3 Monitor de vibrações wireless RH560

Monitor de vibrações wireless RH560

Transmissão de dados por 3G/4G, ou por rede.

Conceção anti-explosão (ExdIICT4), adequado para ZONA 0, ZONA 1 e ZONA 2

Monitor Wireless RH560
Entradas e saídas
Comunicação com Sensor2.4GHz IEEE 802.15.4
Indicador LEDTotal 3 luzes (a trabalhar, comunicação, estado anormal)
Máximo número de RH505 60 unidades
Parâmetros elétricos e mecânicos
Alimentação220V AC ou bateria Lithium – thionyl chloride 3.6V 38Ah
Dimensões           203 mm × 82 mm × 260 mm  (Largura *Profundidade * Altura)
Peso3 kg
MontagemSuporte
Parâmetros ambientais
Temperatura de serviço-40~70 °C
Grau IP gradeIP66

5. Funcionalidades do software MOS3000

 5.1 Página Web – pode-se ver a condição das máquinas em qualquer momento, em qualquer lugar.

interface web sistema monitorização wireless

5.2 Estrutura por árvore – fácil de visualizar

interface sistema de monitorização wireless

5.3 SMS/Email A, conheça a condição em qualquer lugar

interface sistema de monitorização wireless

5.4 Solução de monitorização de condição inteligente – funcionalidades

Solução de monitorização de condição inteligente - funcionalidades

5.5 Sistema de alarme e de resposta inteligente

 Solução de monitorização de condição inteligente - alarmes

6. Vantagens do Sistema



Solução de monitorização de condição inteligente - vantagens
