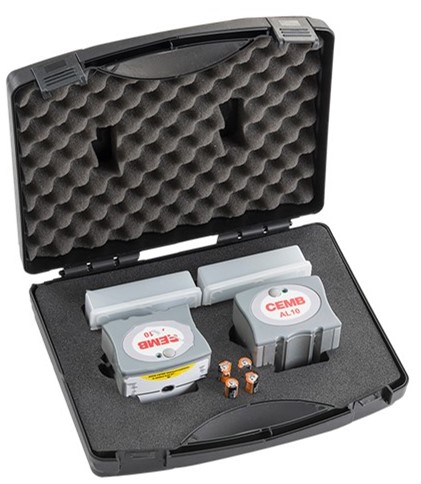

Alinhador de correias Laser AL10

AL10 Alinhador de correias Laser

Sistema alinhador de correia a laser

Solução rápida e precisa para alinhamento de correia

  • FÁCIL DE USAR
  • DUPLO LASER
  • INSTALAÇÃO UNIVERSAL

O novo Sistema de Alinhamento de Correias a Laser AL10 usa dois transmissores de laser para a projeção de duas linhas de laser. As ranhuras da polia são usadas como referência. Essas linhas geradas indicam o alinhamento da transmissão de forma rápida e correta.

Categoria: Marca:

Descrição

Alinhador de correias Laser AL10

Sistema alinhador de correia a laser

Solução rápida e precisa para alinhamento de correias.

  • FÁCIL DE USAR
  • DUPLO LASER
  • INSTALAÇÃO UNIVERSAL

O novo Sistema de Alinhamento de Correias a Laser AL10 usa dois transmissores de laser para a projeção de duas linhas de laser. As ranhuras da polia são usadas como referência. Essas linhas geradas indicam o alinhamento da transmissão de forma rápida e correta.

Processo de alinhamento

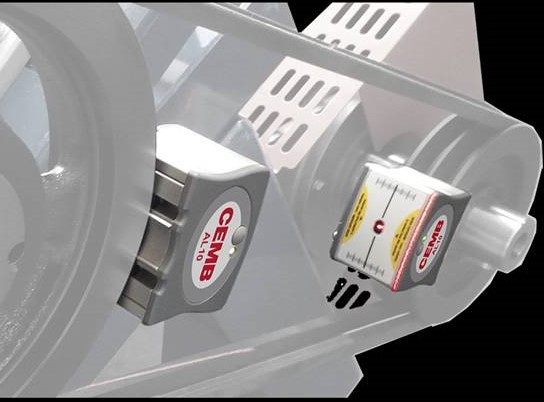

As duas unidades de laser geram uma linha na unidade oposta. Quando as polias estão corretamente alinhadas, as linhas coincidem com as referências centradas em ambas as unidades. O alinhamento de laser duplo oferece maior precisão e velocidade do que os sistemas de laser único. Se a transmissão da correia estiver desalinhada, a linha se desvia do centro.

Tipos de desalinhamento

É muito importante que as polias estejam montadas corretamente nos eixos e que os eixos estejam retos antes de iniciar o processo de alinhamento. As polias oscilantes ou deformadas influenciam severamente a qualidade do alinhamento. Os tipos de desalinhamento são descritos abaixo:

  • Desalinhamento angular
  • Desalinhamento paralelo

Desalinhamento angular

O eixo da máquina motriz e o eixo da máquina acionada não são paralelos. O feixe de laser é projetado na cabeça oposta com um certo ângulo de inclinação.

Desalinhamento paralelo

Os eixos são paralelos, mas as polias estão em planos diferentes. O feixe de laser é projetado na cabeça oposta em paralelo, mas com desvio no plano horizontal.

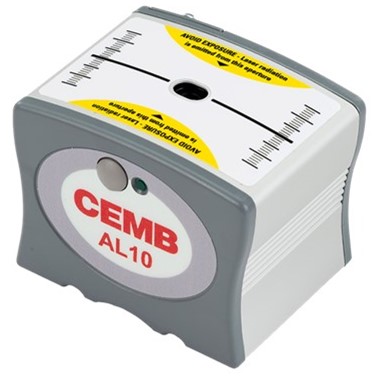

Especificações técnicas do alinhador de correias Laser AL10

Material da carcaça Alumínio
Dimensões unidades principais 61 x 77 x 61 mm
Peso 300 g / unidade
Tipo de Bateria 2x LR03 (AAA) 1,5V por unidade
Autonomia 20 horas de operação contínua
Distância de medição 50 mm – 6000 mm
Precisão de medição melhor do que 0,5 mm ou 0,2 graus
Faixa de diâmetro da polia a partir de 75 mm e maiores (padrão)
Largura da ranhura da correia da polia 6 mm – 40 mm (padrão)
Laser classe 2 potência de saída: <1 mW
Comprimento de onda do laser 600 – 650 nm



Também dispomos de sistemas de alinhamento de veios.





Informação adicional

Tipo de Instalação

Aplicações

As ferramentas de alinhamento de veios da CEMB são a solução ideal para alinhar equipamentos industriais e veios rotativos.

Compactos e robustos, com grande ecrã gráfico a cores, ergonómicos, os sistemas de alinhamento de veios da, CEMB são intuitivos e rápidos, perfeitos para máquinas horizontais.

As duas cabeças móveis são ambas recetores e transmissores, permitindo um alinhamento preciso até 9 metros de distância entre cabeças.
