Analisador de vibrações em turbomáquinas

Descrição

Quando se usa um analisador de vibrações de turbomáquinas

A intervenção de acompanhamento de arranques e paragens de turbomáquinas normalmente tem lugar:

• Antes de uma revisão
• Apos uma revisão
• Diagnóstico de um comportamento anormal

Normalmente esta inspeção é implementada em máquinas de grande dimensão, alta velocidade, com chumaceiras de pelicula de óleo e proximitors.

A informação fornecida por um analisador de vibrações de turbomáquinas durante um estado transitório

A vibração de uma máquina num estado transitório, é usada para fornecer muito mais informações do que apenas os dados de estado estacionário. Os dados de vibração transitória são definidos como dados de vibração obtidos quando a máquina arranca ou para (ou seja, grandes mudanças na velocidade).

A vibração transitória de uma máquina fornece uma quantidade de informações que não está disponível em dados em estado estacionário. Entre estes estão:

• A capacidade de comparar a amplitude de vibração, fase, posição do veio, etc., em velocidades acima e abaixo das velocidades críticas do veio;
• A melhor assinatura das frequências naturais gerais do rotor, que normalmente são resultado da relação complexa entre o rotor e suportes (chumaceiras, vedações, etc.) e a natureza dinâmica do próprio rotor;

Tão importante quanto as comparações listadas acima é a capacidade de comparar dados transitórios antes e depois de existir um problema na máquina. As avaliações das condições das máquinas são muito mais fáceis quando a capacidade de comparar o antes e o depois está disponível.

Da mesma forma, é muito importante avaliar muitos tipos diferentes de gráficos para exibir dados de vibração. O uso de apenas um tipo de gráfico limita a capacidade do especialista em máquinas de obter uma “imagem” adequada da sua condição.

Tipos de gráficos fornecidos por um analisador de vibrações de turbomáquinas

Os dados das vibrações transitórias podem ser exibidos em vários formatos diferentes. Cada tipo pode revelar informações que não estão prontamente disponíveis no outro. Por esta razão, todos os tipos devem ser usados ao avaliar a condição de uma máquina. Os diferentes tipos de gráficos são:

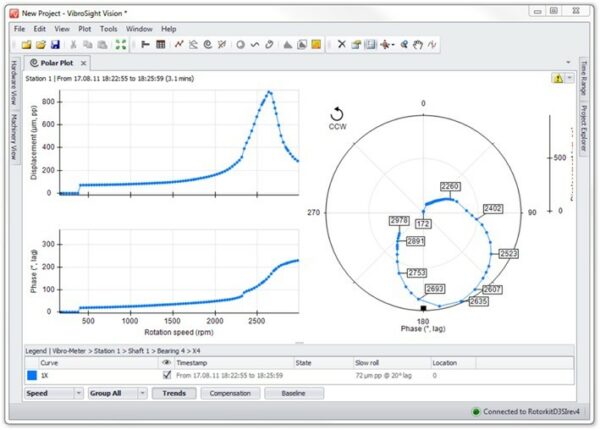

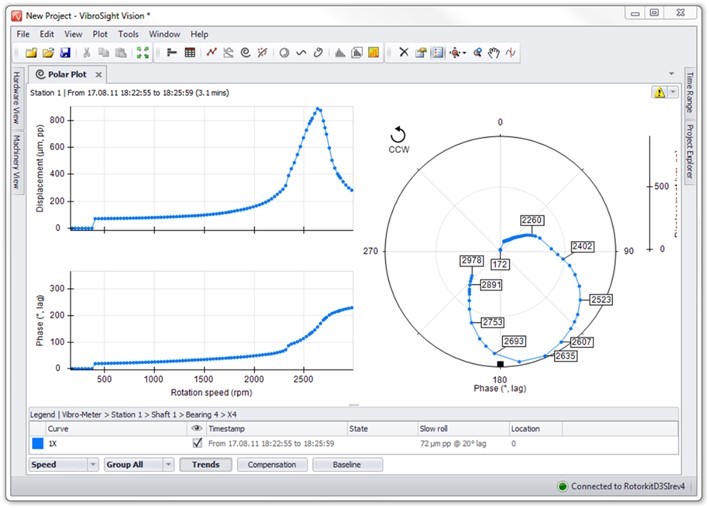

• Bodé/polar
• Cascada
• Linha de centros do veio
• Órbita
• Espetro completo

Para maior detalhe ver a especificação do software Vibrosight
